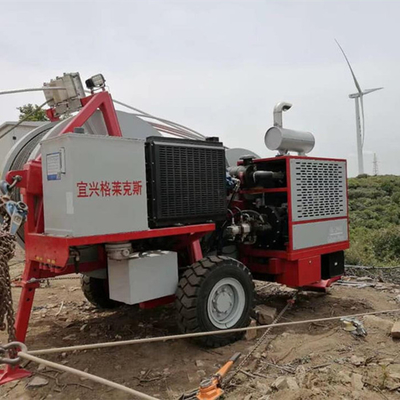

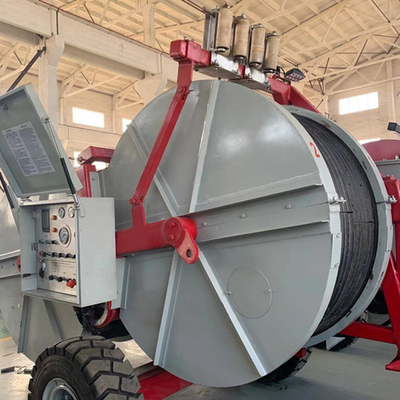

GL2X40 KN Luchtlijnstrengingsmachine voor hoge spanning met tweelinggeleider

GL2X40 KN Luchtlijnstrengingsmachine voor hoge spanning met tweelinggeleider

Hoe kies je de juiste hydraulische spanningsbak met twee geleiders voor midden- en hoogspanningsleidingen?

De GL-2×40-hydraulische spanningsmachine van GALAXY is ontworpen voor dubbelgeleiderstrengen en biedt een hoge precisie en stabiliteit in projecten voor middel- en hoogspanningsleidingen.Uitgerust met een krachtige Cummins dieselmotor en Duitse Rexroth hydraulische systemenHet biedt betrouwbare prestaties op uiteenlopende terreinen, waaronder berggebieden en stedelijke netwerken.

Toepassing:

Ideaal voor spanningsstrengering van twin-bundle geleiders tot 630 mm2 in bergachtige gebieden en tot 720 mm2 in vlakke terreinen.en 500 kV vrachtkabels.

Belangrijkste voordelen:

• Synchrone spanning met twee trommels

• Sterke trekkracht: tot 2 × 45 kN intermitterend

• Premiumcomponenten: Cummins, Rexroth, Eton, WIKA

• Geschikt voor meerdere soorten geleiders en kabelgroottes

• Geoptimaliseerd voor zowel vlakke gebieden als complexe terreinen

Technische specificaties

Parameterwaarde

Maximale intermitterende trek 2 × 45 kN

Maximale continue trek 2 × 40 kN

Versnelling bij maximale trek 2,5 km/h

Maximale snelheid 5 km/h

Trek bij maximale snelheid 2 × 20 kN

Maximale intermitterende remkracht 2 × 35 kN

Diameter van het stierwiel 1300 mm / 1500 mm

Groefnummer 40

De diameter van het touw (maximaal) 24 mm

Diameter van de geleider (max) 40 mm

Grootte van de touwrol (L × W × H) 4300 × 2250 × 2700 mm

Totaal gewicht 5800 kg

Motor Cummins, 77 kW (103 pk)

Werkingsbeginsel

De dieselmotor wordt aangedreven door een tweelinghydraulisch trommelsysteem om de spanning op beide geleiders in evenwicht te houden, met realtime aanpassing via Rexroth hydraulische kleppen.synchrone ontplooiing met minimale geleiderspanning.

Vragen:

V: Kan het worden gebruikt voor ADSS- of OPGW-kabels?

A: Ja, het is geschikt voor beide, met de juiste accessoires.

V: Is dit model geschikt voor ongelijk terrein?

A: Absoluut. De stabiele structuur en het tweewielig systeem zijn ontworpen voor ruige omgevingen.
