Productdetails:
|
| Product Name: | 9Ton Cable Tensioner Stringing Equipment | Engine: | Cummins |
|---|---|---|---|
| Main pump: | German Rexroth | Main motor speed reducer: | German Rexroth |
| Max intermittent pull: | 90KN | Bull-wheel diameter: | 540mm |
| Groove number: | 8 | Max rope diameter: | 21mm |
| Max diameter of rope reel: | 1400mm | Useage: | Hydraulic Tensioner and Puller Machine |
| Markeren: | spanner van de 9 ton de luchtkabel,90kn luchtkabelspanner,het vastbinden van materiaal voor luchtmachtslijnen |
||

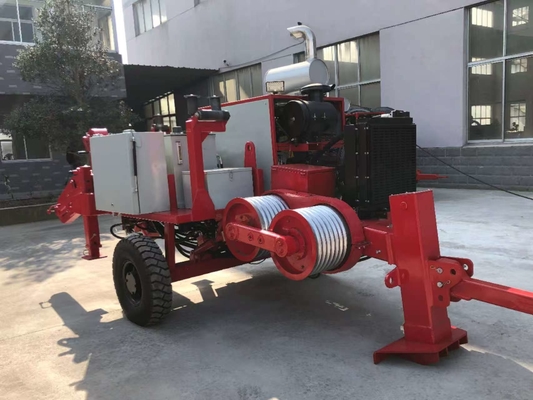

Vervaardiging van apparatuur voor het strengen van kabels met een spanning van 9 ton
Kabelspanningsbanden
9 ton Hydraulische geleider trekker wordt normaal gesproken gebruikt in 220 KV of 400 KV transmissie lijn stringing operatie.
Het wordt gebruikt voor het strengen van twee geleiders door een draaddraad touw (18 mm of 20 mm)
De apparatuur en de toebehoren omvatten een hydraulische trekker van 9 ton en een hydraulische spanningsmachine van 8 ton.
3 scharen voor het strengen van katrolblokken, 16 - 18 mm anti-twist staaldraad voor het trekken van geleiders,
10mm anti-twist gevlochten stalen touw voor het trekken van OPGW, automatische kom langs klemmen, hydraulische compressoren,
trommelstandaarden, ratchetketenhefstukken, loopplanken, tirfors, beschermers van geleidersverbindingen, gaasverbindingen, draaiverbindingen,
vaste verbindingen, afstandswagens (fietsen), aluminiumladders, enz.
|
Kabelspanningsbanden Deze machine maakt het mogelijk om in bergachtige en heuvelachtige gebieden spanningsstrengen te maken van twee-bundelgeleiders van 500 mm2 of minder, in vlakke gebieden van twee-bundelgeleiders van 630 mm2 of minder,van een enkele geleider 720 mm2 in verschillende terreinenBovendien kan het worden gebruikt voor tractie-stringing van OPGW- of ADSS-optische kabels en 220 kV vrachttouw in verschillende terreinen. |
|
KabelspanningsbandenKenmerken Diameter van het stierwiel: 540 mm Groefnummer: 8 Maximaal touwdiameter: 21 mm Maximale diameter van de touwrol: 1400 mm Totaal gewicht: 4350 kg Algemene afmetingen (lengte*breedte*hoogte): 4500*2100*2450 mm |
|
Kabelspanningsbanden Kenmerken Diameter van het stierwiel: 540 mm Groefnummer: 8 Maximaal touwdiameter: 21 mm Maximale diameter van de touwrol: 1400 mm Totaal gewicht: 4350 kg Algemene afmetingen (lengte*breedte*hoogte): 4500*2100*2450 mm |
|
Motor voor luchtlijnstringapparatuur Diesel 118 kW ((158 pk) Euro II, 4-taktcyclus, turbo Koelsysteem: vloeistof Elektrisch systeem: 24V |
|
Lijnstrengingsapparatuur Hydraulische transmissie Gesloten hydraulisch circuit voor stap-minus snelheidsverschillen in beide roterende richtingen. This machine is provided with a pull pro-setting system that maintains the pre-set pulling value (also when the speed is reduced to "0") by automatically adjusting the operation speed according to the friction and unexpected loads which may occur. |
|
Hoofdconfiguratie Motor: Cummins hydraulische pomp: Duitse Rexroth Hoofdmotor: Duitse Rexroth versnellingsreductie: Duitse Rexroth Heffingsmotor met staartbeugel: American Eton Hydraulische meter: Duitse WIKA Operationeel handvat: Duitse Rexroth |
|
Configuratie Hydraulische dynamo met instelpunt en automatische regeling van de maximale trekkracht Hydraulisch koelsysteem voor olie Regelapparatuur voor hydraulisch systeem en dieselmotor Aan boord van de spoelwieler met automatische vlakwind, geschikt voor standaard spoelmodus 1100 en 1400 Hydraulische voorstabilisator Aansluitpunt |
|
Aanvullende apparaten Verlichtingssysteem voor de aanhangwagen Hydraulische touwklem voor het wisselen van de spoel Roterende leidingtouwrol Aanhangwagen voor het slepen bij maximale snelheid van 30 km/u Extra schacht Digitale snelheids- en snelheidsmeters (tegen betaling) |
|
Aanvullende apparaten Het chassis is voorzien van rem, achterlichten en modderbescherming, met een enkelpuntopheffing om het opheffen met een kraan mogelijk te maken. Kabel- en radiobestuur vervangen alle bedieningselementen van het machinepaneel. Telediagnose via GSM-netwerk met GPS-modem, Synchronisatiesysteem Hydraulisch systeem voor het bedienen van trommels met platte snelkoppelingen Hulpsysteem Hydraulisch systeem (700/1000 bar) voor krachttesten Vergrendelbare gereedschapskist, vasthoudingsapparaat voor slangkit, aardplaat, akoestische isolatie Biologisch afbreekbare hydraulische olie, toegestane spanningsindicator, overbelastingspanningsalarm, EHBO Onderhoudshandleiding van de fabrikant in de werkplaats, in het Engels |
